Termékleírás

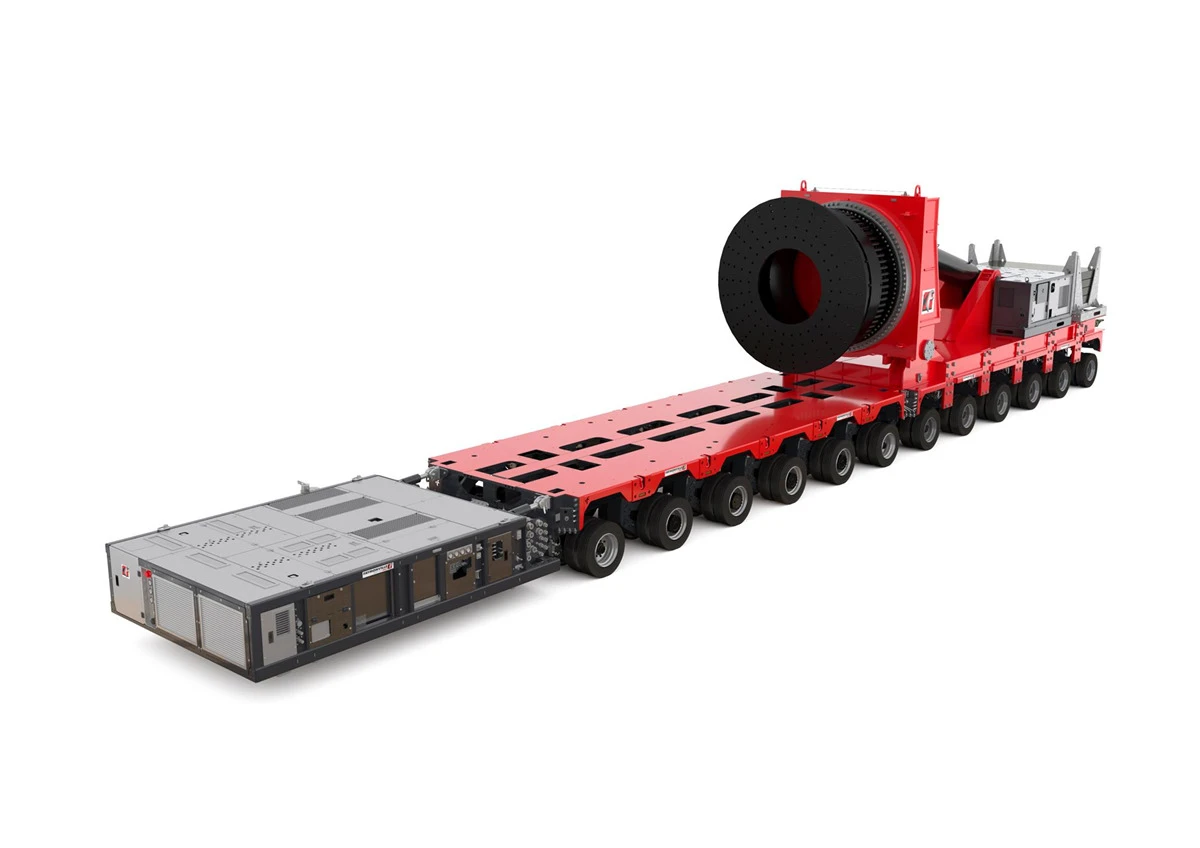

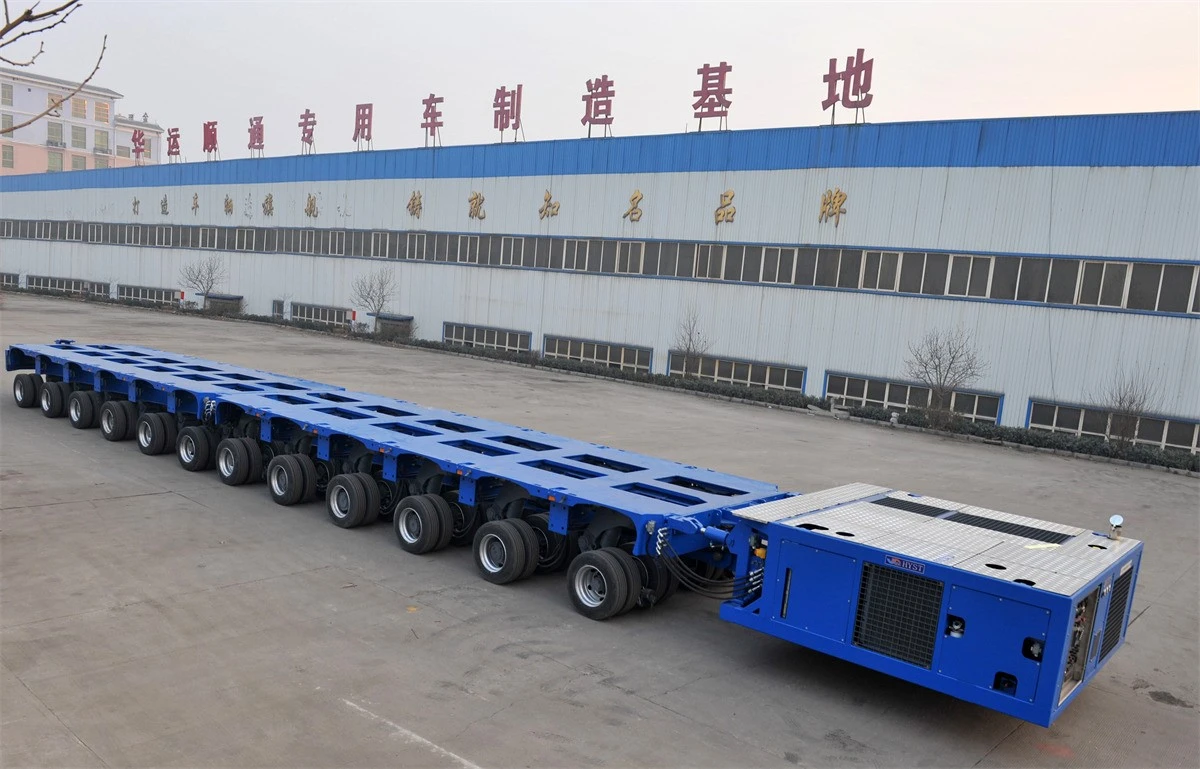

Az SPMT az önjáró moduláris transzporter elektromos kormányzással. Az SPMT tápegységből és moduláris transzporterből áll. A pengeemelőt az SPMT-re szerelje fel, mint egy készletet a széllapát szállításához. A Chinaheavytransporter egyedi tervezése és gyártása a penge méretének és súlyának megfelelően.
A Chinaheavytransporter továbbra is a szélerőmű-projektekre összpontosít, és fejleszti a széllapátos pótkocsit, a pengeemelőt, a pengeadaptert, a széltorony pótkocsit. A BladeLifter a jövő közlekedési megoldása a szélenergia szektorban. Akár 900 mt terhelési nyomatékával az adapter akár 100 méter hosszú vagy még hosszabb rotorlapátokhoz is alkalmas. Több nem lehetséges. A rotorlapát-adapter rugalmasan használható, és 60 fokos beállítási szöge és forgathatósága révén a legjobb manőverezési lehetőségeket garantálja. Ennek eredményeként a szűk utcák, az akadályok, a cikk-cakk hegyi utak és a hajtűkanyarok biztonságosan elsajátíthatók. Az adapter felszerelhető vontatott járműszerelvényekre, valamint önjáró modulokra. A rotorlapát gyorscserélő rendszere nagyobb hatékonyságot biztosít a szállítási műveletekben.
Az SPMT BladeLifter-Chinaheavytransporter előnyei
Az 1.900 mt maximális terhelési nyomaték jövőbiztossá teszi a beruházást
2. A 3 m és 3,49 m változtatható járműszélesség növeli a rugalmasságot és csökkenti a közúti szállítás korszerűsítésének költségeit
3. A 60 fokos maximális beállítási szög biztosítja a legjobb manőverezhetőséget
4. A magasságállítási lehetőség növeli a rugalmasságot a nagyobb rotorlapátok elhelyezéséhez
Az 5,12 t tengelyterhelés megkönnyíti az egyszerűsített jóváhagyási eljárást Németországban (és részben más európai országokban is)

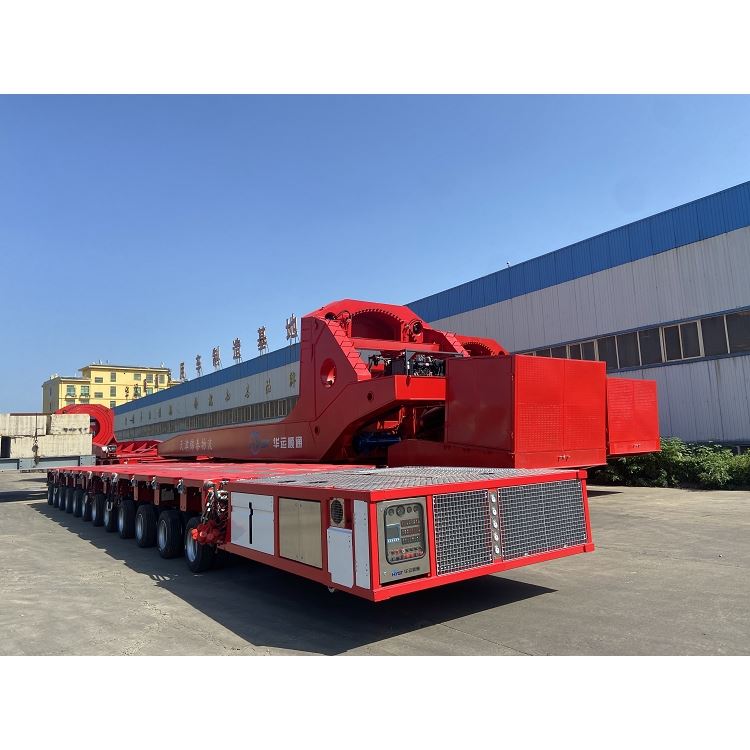

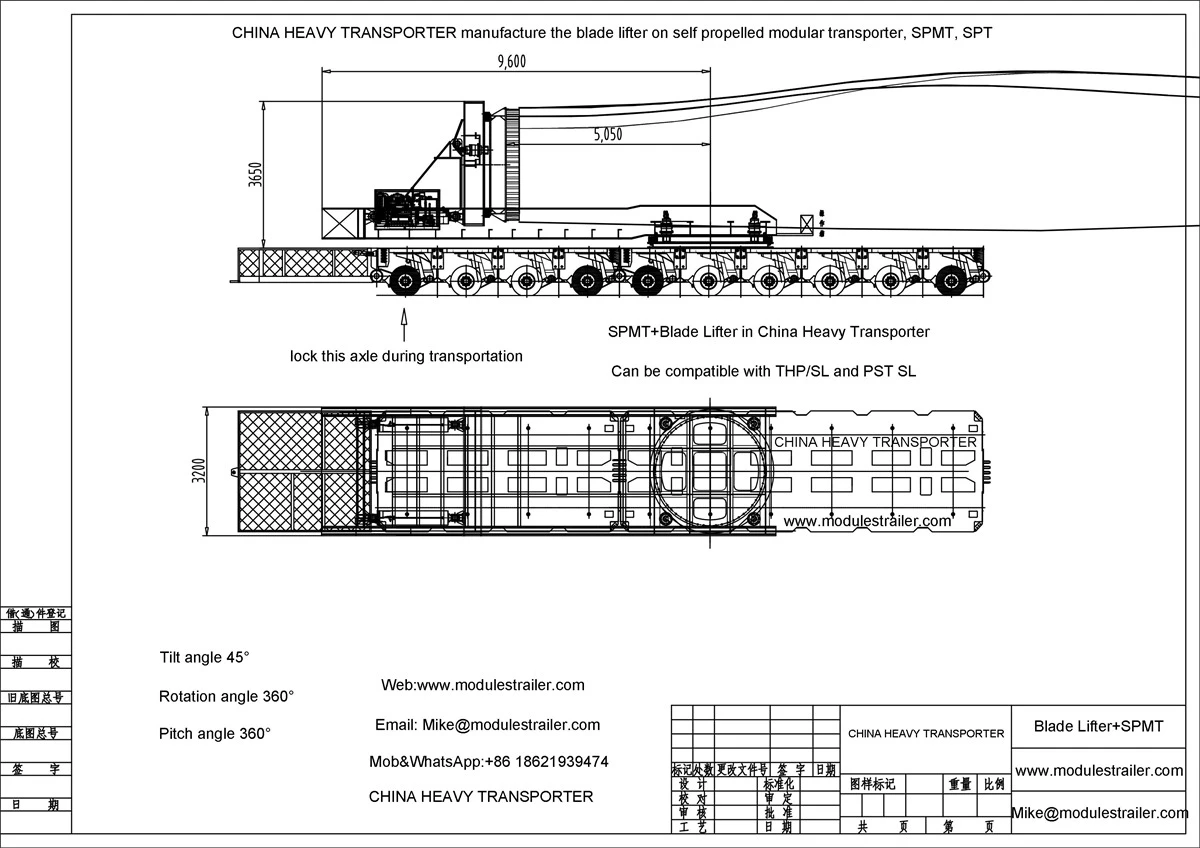

A Blade Lifter műszaki adatai
+Tehernyomaték: 900 mt-ig
+60 fokos beállítási szög
+Hossz: 5300 mm
+Szélesség: 2990 mm
+Magasság: 2900 mm
+A rotorlapát átmérője 1: 3250 mm
+2-es rotorlapátátmérő: 3750 mm
+3-as rotorlapátátmérő: 4250 mm
+Adapter súlya: 30 750 kg
+Hasznos teher: 45,000 kg
+Ellensúly, max.: 30,000 kg
+Környezeti hőmérséklet: -20 foktól +40 fokig

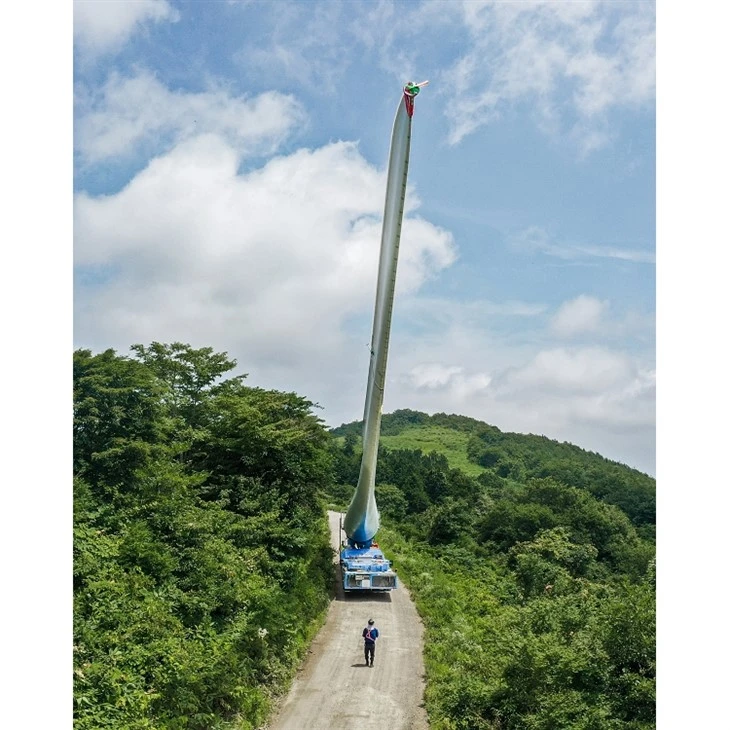

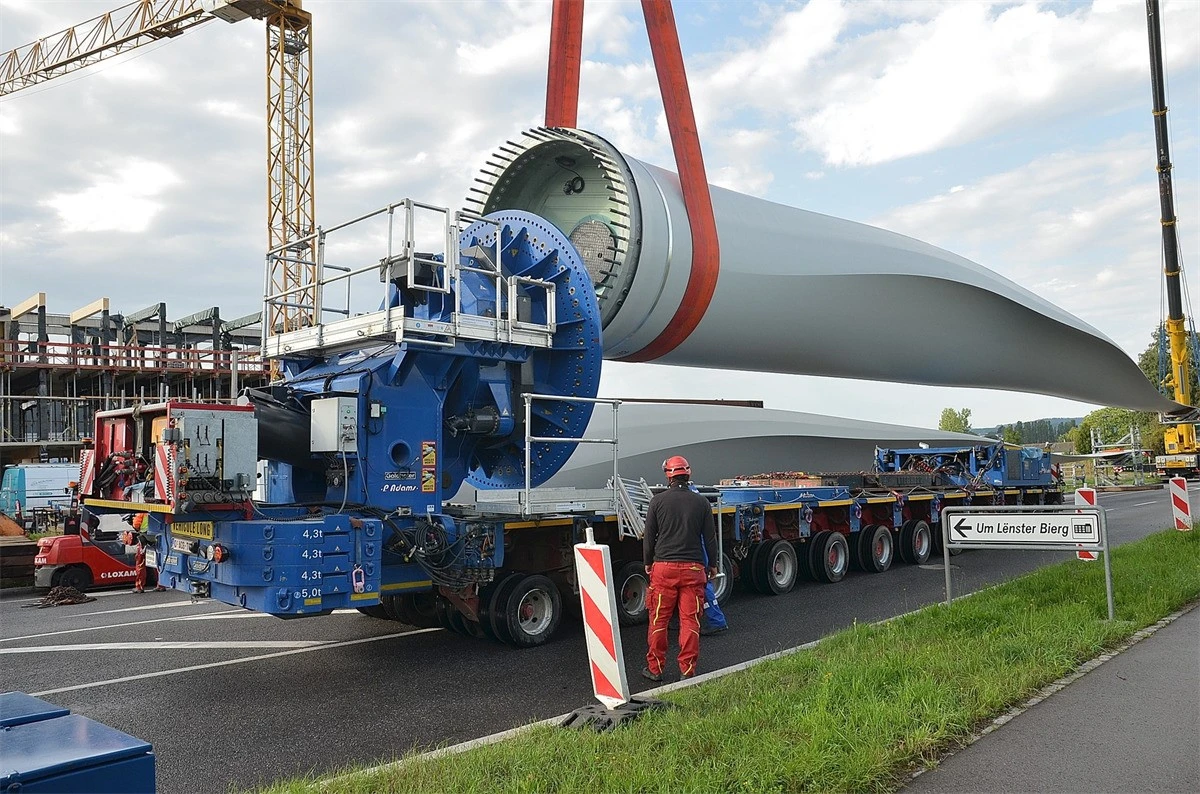

A penge felemelése és billentése az útvonal legbonyolultabb szakaszain történik, és ahol ez szükséges, a helyzetét a felmerülő akadályok leküzdéséhez igazítva. Ez a manőver nem egyszerű, és a kezelésében tapasztalt, szakképzett kezelő jelenlétét igényli, mivel minden helyzet más és a technika adaptálását igényli. Például a szél szempontjából nagyon érzékeny a 10-12 m/s-nál nagyobb széllökésekre.

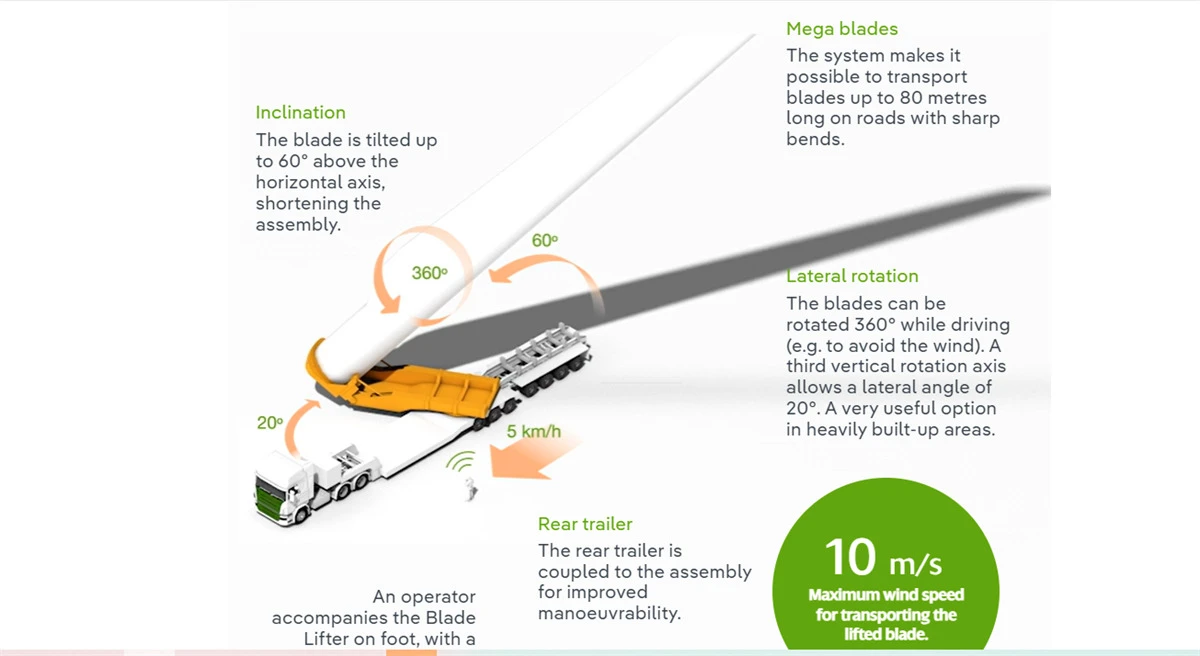

HOGYAN MŰKÖDIK A BLADE LIFTER SZÁLLÍTÁS?
Általában annak érdekében, hogy a széllapát hatékonyabban elkerülje az akadályokat, a lapát vízszintes 360 fokos elforgatására is szükség van, így a pengeemelő és a forgóplatform közé elforduló csapágy van beállítva. Amikor azonban a pengeemelő felemeli a pengét, a penge súlypontja felfelé emelkedik, és a pengeemelő egyik oldalára mozdul el. Ha a lapátemelő szélturbina a széllapát súlypontján átmenő függőleges vonaltól egy bizonyos pontig terjedő távolság és a széllapát súlya a lapát gravitációs távolsága, akkor a széllapát gravitációs távolsága a széllapát súlypontjához képest. a forgócsapágy megváltozik a széllapát emelési folyamata során.
Más szóval, a lapátemelő egyensúlyi állapota eltérő a széllapát vízszintes és emelési állapota alatt. Ez problémát jelent, vagyis ha úgy van megtervezve, hogy a forgócsapágy feletti felső rész egyensúlyban legyen, amikor a széllapátot bizonyos szögben, például 30 fokkal megemeljük (a felső rész súlypontja a a forgócsapágy tengelye), a penge 360 fokkal el tud forogni, ha a penge 30 fokkal vagy közel van megemelve, de ha a penge vízszintesen van elhelyezve, a penge egyik oldala túl nehéz. 360 fokos forgásban a pengeemelő könnyen átfordulhat a széllapát egyik oldalára. Ha a felső rész úgy van kialakítva, hogy a széllapát vízszintes elhelyezésekor kiegyensúlyozott legyen, akkor 360 fokkal el tud fordulni, ha a széllapát vízszintesen van elhelyezve. Ha azonban a széllapátot bizonyos szögben, például 30 fokban megemeli, az ellensúly egyik oldala túl nehéz. 360 fokos elfordításkor a pengeemelő könnyen átbillenthető az ellensúly egyik oldalára.

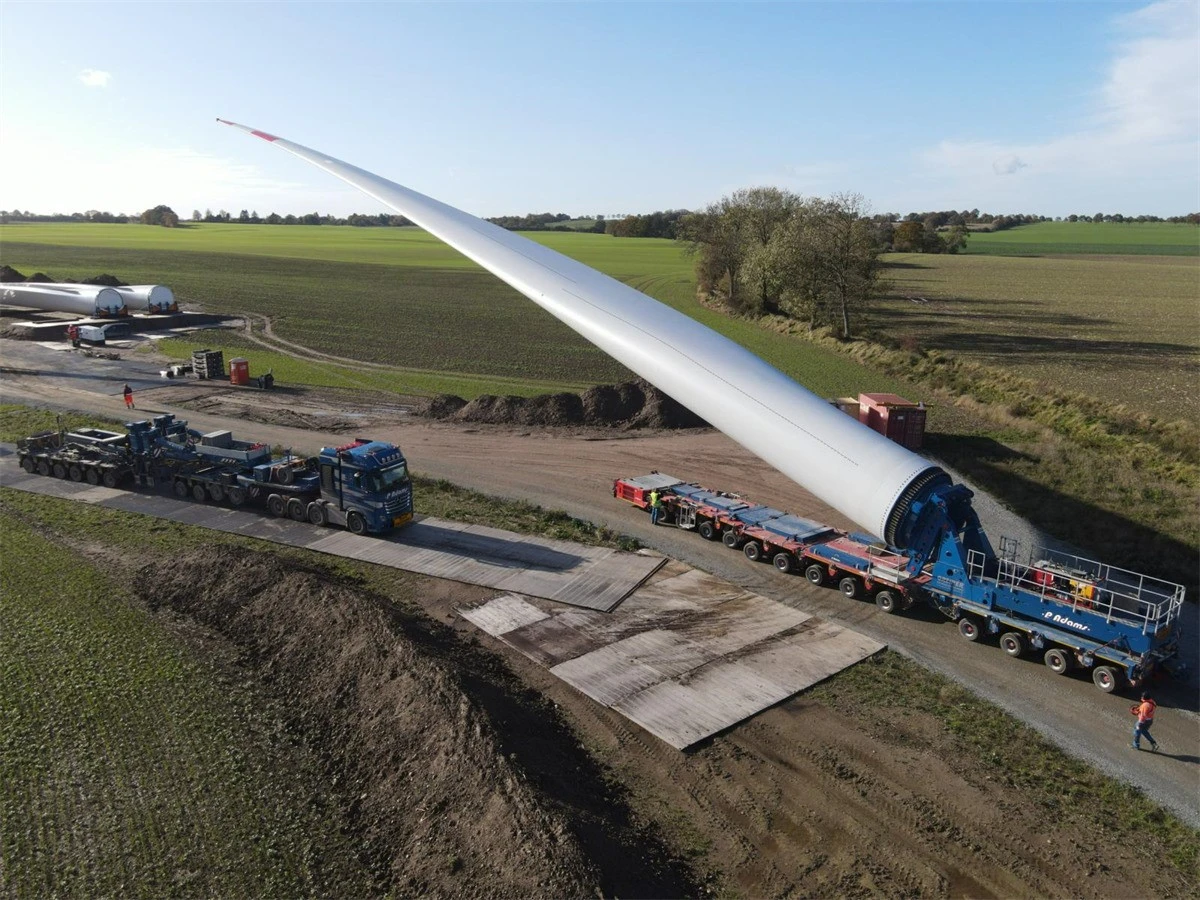

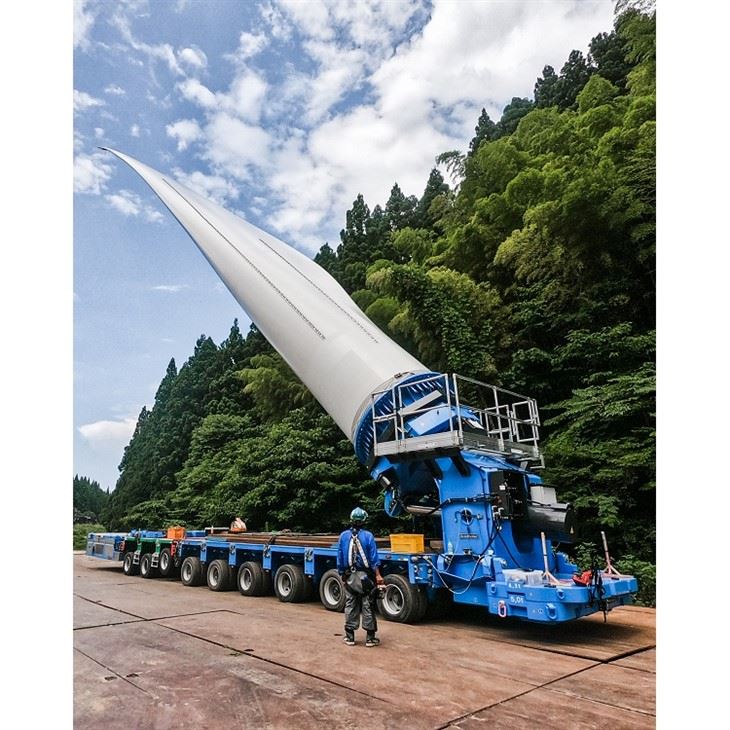

A Super Wing Carrier-rel ellentétben, amely a késeket a pótkocsi fedélzetére helyezi, a Blade Lifter vízszintesen rögzíti a pengét a modulra. A hidraulikus emelőrendszer segítségével a penge akár 60 fokos szögben is megdönthető, elkerülve a kiterjedt mélyépítési munkákat, amelyek idő- és költségigényesek lehetnek.
Ezenkívül a Blade Lifter használata lehetővé tette a szélerőmű tervezési jóváhagyását anélkül, hogy harmadik fél földterületére, valamint a kapcsolódó potenciális kockázatokra és költségekre lett volna szükség.

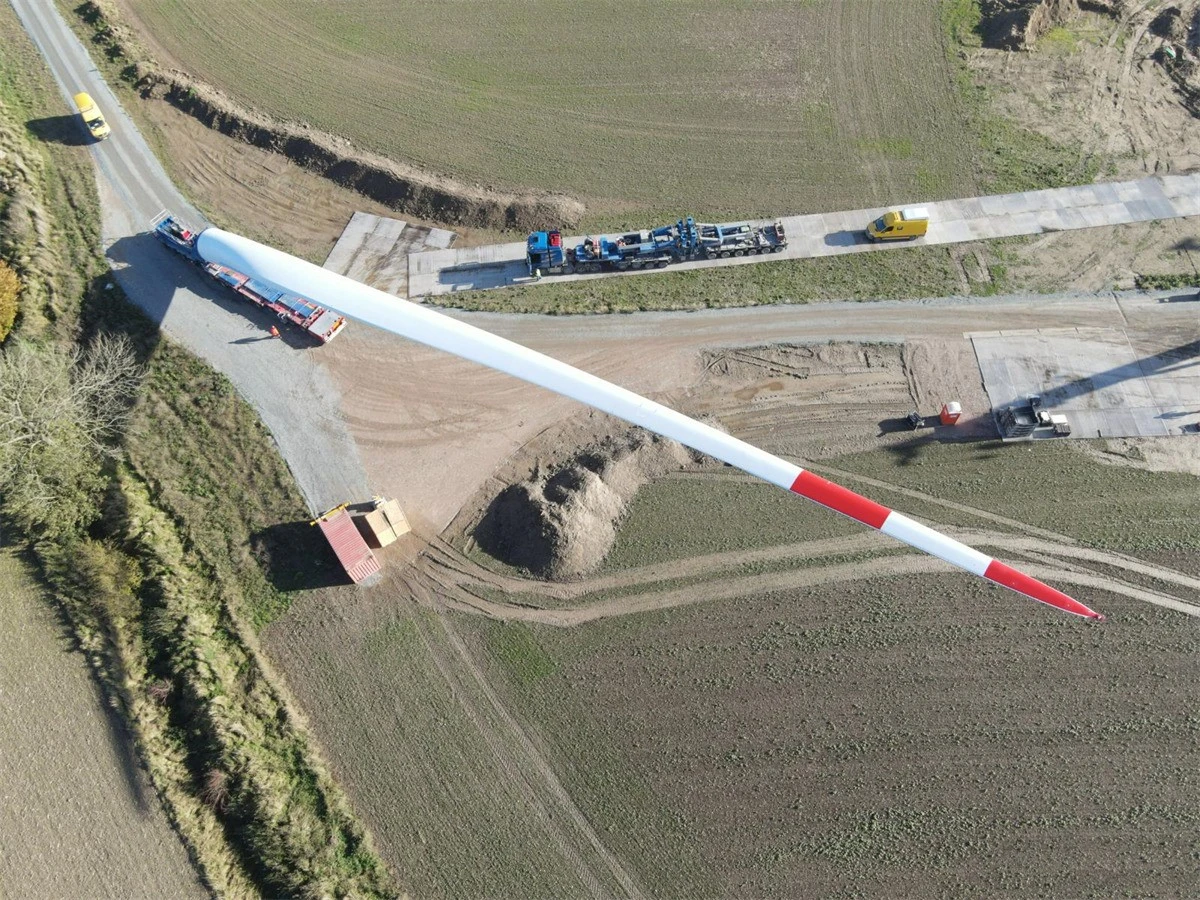

Még így is, a szélerőművek miatt, amelyek megnehezítik a helyszíni hozzáférést, a Blade Lifter használata csökkentette a szükséges „túlvitorla” mennyiségét a lapát billentésének és az önjáró modul manőverezhetőségének kombinációjával.
A pengeemelő előnyei az SPMT-Chinaheavytransporterhez
+Balasztsúlyok a különböző pengesúlyok kompenzálására
+ Költséghatékony szállítási megoldás az összes szokásos rotorlapáthoz
+Cserélhető rotorlapát-adapter Bővíthető és állítható a jövőbeni furatmintázatú változatokhoz--modulestrailer.com
+Lehetséges önjáró és vontatott moduláris alvázként történő hasznosítás
+ Hatékony működés közben
